電子線梅花落桶收線技術規范書
一、 用途：本機適用方形或圓形紙桶、膠桶及紙箱的梅花包裝；
二、 主要配件品牌：所有電器，軸承采用名牌；
1、 電機：冠華交流電機；
2、 控制器：匯川變頻器；
3、 可編程序設計控制器：西門子；
4、 軸承：日本NSK；
三、 主要規格及性能：
1、 適用外徑：Ф1mm-Ф6.0mm;
2、 包裝輸送平臺高度:580mm;
四、 設備構成規格:
1、Φ400-Φ630無軸擺臂式主動放線機
◆ 適用盤線：Φ400-φ630（配合廠方現品）；
◆ 適用線材：￠1-6軟導體等線材；
◆ 放線速度：0-500m/min；
◆ 線盤鎖緊：手動絲桿頂頭夾緊；
◆ 線盤升降：電動絲桿升降；
◆ 剎車：10KG單板式電磁剎車，斷線剎車；
◆ 張力調節：PID電子張力自動跟蹤；
◆ 報警裝置：故障報警，斷線報警停機；
◆ 放線動力：三相380V 3.7KW 電機附變頻器；
2、2米立式儲線架：
◆ 采用立柱軌道，直線軸承導向，豎立安裝，位移傳感器與放線電機連動，控制放線電機轉速，反應靈敏；通過齒輪減速電機帶動磁粉離合器，磁粉離合器帶動動儲線輪，根據線纜大小設定張力，保持張力恒定，線纜不被拉傷。
◆ 儲線輪規格：φ250mm，動儲線輪4個、定儲線輪5個；
◆ 放線張力：通過0.75齒輪減速馬達帶動5KG磁粉離合器，控制張力大小，電阻式全程無級控制，兩端安全檢出
◆ 配有氣動夾線裝置, 左右兩側配有過線輪；
◆ 帶斷線停機功能；
◆ 儲線長度：0-200米；
3、高頻火花機:
◆ 交流220V使用，耐用型；
◆ 電極型式：火花串珠型：
◆ 檢驗電壓：0-15KW；
◆ 蜂鳴器、報警燈分別報警；
◆ 符合UL、3C認證檢測要求（附檢驗報告書）

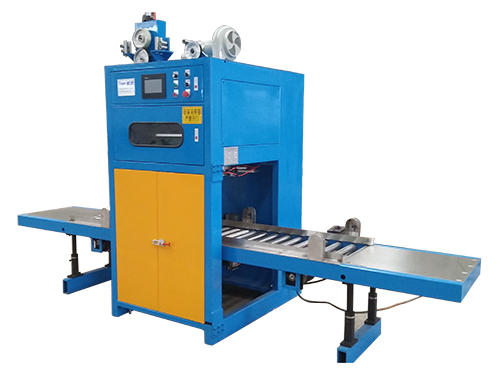

4. 梅花落桶收線機：
◆ 適應線徑：MaxФ1-Ф6 mm(軟線)。
◆ 適應線速：適應速度max600m/min；
◆ 動力：5.5HP交流電機，三相380V電壓。
◆ 成型花式:重迭梅花形。
◆ 振動裝置：由一臺1/2hp減速電機，控制振動平臺，提高線纜的桶量，線纜通過振動會更加密實，減少運輸損耗。
◆ 梅花分布：一周有67.5個梅花；
◆ 適應落桶: 外桶內徑600mm×內桶外徑350mm×高800mm。（或者其他非標尺寸）
◆ 計米預報功能及計米到自動換桶,儲線,手動廢線排除控制。
◆ 穿線方式:能夠?qū)崿F(xiàn)快速成穿線。
◆ 本機適用于圓電線梅花型成桶,易于后序如裁線剝皮等工序放線,不會打結,適應最高裁線放線速度10m/s。
◆ 外形尺寸(長)3800*(寬)1900*(高)2800。
◆ 重量:2500kg。
◆ 操作方向：由左至右。
◆ 機器顏色：灰白色（依據需方色板）。
5.Ф415梅花落桶收線機輔助件：
◆ 匹配輔助進線導向架，轉向機構。
6.設備落桶尺寸：長（ ）寬（ ）高（ ）內芯尺寸（ ）
備注：需方后續確認詳細尺寸
